О системе
В данной статье рассмотрена теплица, в которой происходит автоматическое добавление удобрений (концентратов питательных растворов) и поддерживаются заданные параметры кислотности и/или насыщенности (TDS/EC). Если нормализация параметров вам не нужна, перейдите к этой статье.
Дополнительно к контроллеру можно подключить линейный привод для открытия дверей или форточек, вентилятор для принудительной вентиляции, датчики параметров воздуха (температура, влажность, CO2).
Система поддерживает возможность подключения до 4-х контуров полива. Каждый контур может управлять или клапанами, или отдельным насосом. Контура запускаются на полив поочередно. Есть возможность настроить срабатывание полива по датчикам влажности почвы или по времени.

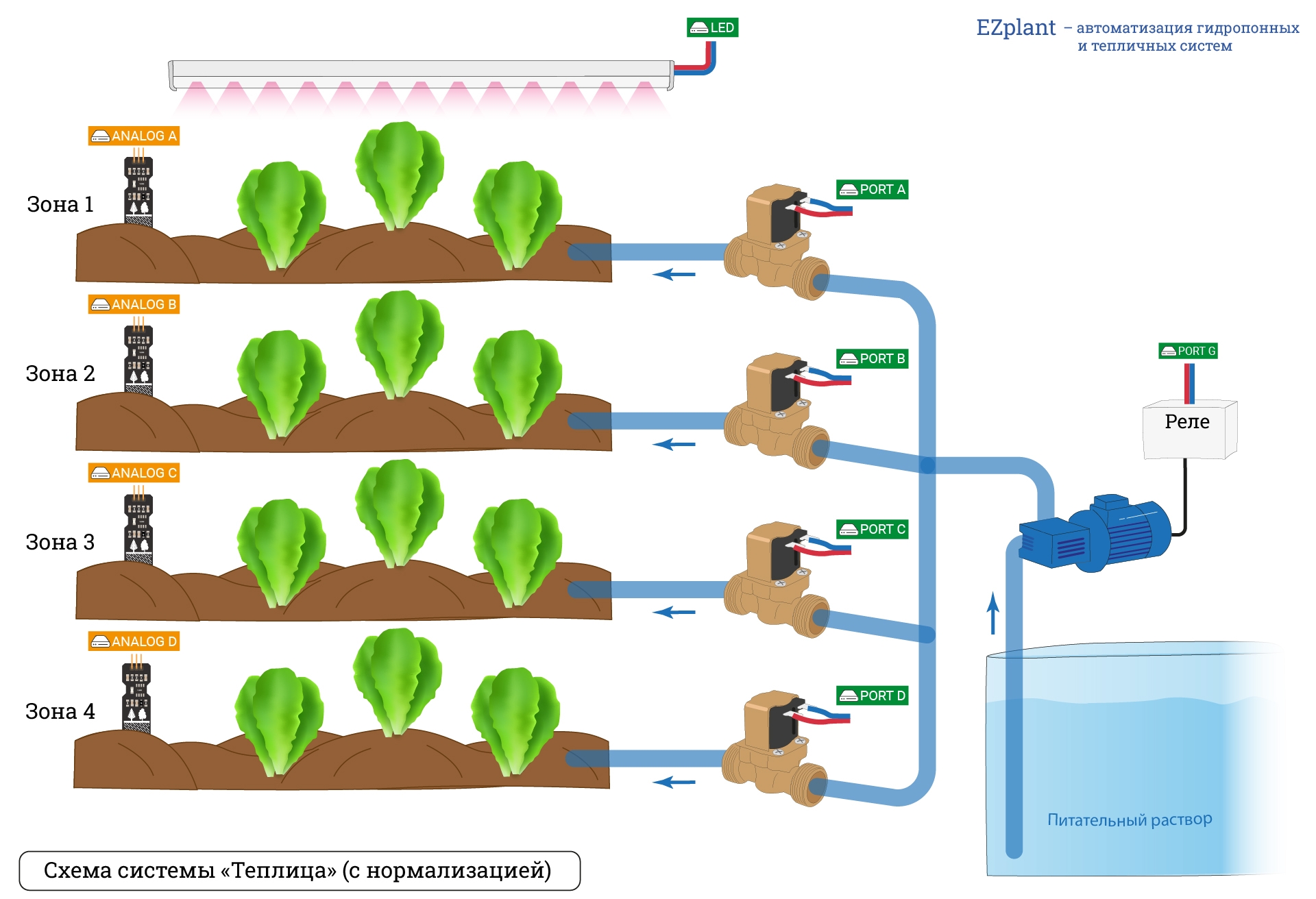

Схема системы
Система состоит из двух контроллеров: один используется для приготовления раствора (подробнее о его настройке — в этой статье) а другой — занимается поливом. Именно о его работе речь пойдёт далее. Оба эти контроллера соединяются парой проводов, благодаря чему получается одна система (см. пример собранной системы в документации).
Основное оборудование
| Оборудование | Количество | Описание |
| Контроллер | 1 шт. (+1 шт.) | Данный контроллер управляет поливом. Не забывайте, что для системы приготовления раствора понадобится еще один контроллер. |
| Источник питания | 1 шт. | Источник питания на 5В или 12В или 24В. Мы рекомендуем использовать источник питания на 24В. Обратите внимание, что всё подключаемое к контроллеру оборудование также должно быть рассчитано на 24В (при подключении устройств на 220В используется реле). Мощность источника питания зависит от подключаемых вами нагрузок. |
Клапаны на полив | 0-4 шт. | Устанавливается в зависимости от ваших потребностей (см. рисунок выше). Например, если давления водяного столба в бочке достаточно для обеспечения нормального полива, можно использовать только клапаны. Если не достаточно - понадобится общий насос на все клапана. |
Насос полива | 0-4 шт. | Устанавливается в зависимости от ваших потребностей. Например, если давления водяного столба в бочке достаточно для обеспечения нормального полива, насос можно не ставить. Если же не достаточно - можно поставить один насос на все клапана. Или же, можно поставить отдельный насос на каждый контур, обойдясь без клапанов |
Датчик влажности почвы | 0-4 шт. | Количество датчиков зависит от количества контуров полива, которые вы хотите активировать по показаниям с датчика (возможен и обычный полив по времени). |
Освещение | Выбирайте количество в зависимости от размеров вашей системы | Источником света может служить светодиодная лента или лампы на 220В. |
Насос долива чистой воды  | 1 шт. | Насос долива чистой воды выбирается исходя их масштабов системы. При использовании большого насоса на 220В, необходимо реле. Вместо насоса может быть установлен клапан, если вода подаётся в систему из системы водоснабжения. |
Также к контроллеру можно подключить климатические датчики и устройства проветривания (см. соответствующие разделы ниже).
Дополнительное оборудование
Проветривание
Устройства для проветривания могут срабатывать по времени, или по показаниям климатических датчиков (см. ниже).
Линейный привод | от 1 шт. | Линейный привод позволяет открывать и закрывать форточки или двери, если это необходимо. Напряжение питания должно быть равно напряжению, подаваемому на контроллер. |
Вентилятор | от 1 шт. | Вентилятор позволяет улучшить циркуляцию воздуха, если это необходимо. Для подключения вентиляторов на 220В понадобится реле. Низковольтные вентиляторы можно подключать напрямую. |
Параметры воздуха (климатические датчики)
Выберите один из датчиков, если необходимо отслеживать параметры воздуха.
Датчик температуры | 1 шт. | Датчик позволяет измерять температуру воздуха. Датчик подойдёт, если другие параметры воздуха измерять не нужно. |
Датчик температуры и влажности воздуха | 1 шт. | Датчик подойдёт, если необходимо измерять температуру и влажность. |
Датчик температуры, влажности воздуха и содержания CO2 | 1 шт. | Датчик подойдёт, если необходимо измерять температуру, влажность, и уровень углекислого газа (CO2). |
Схемы подключений и пример собранной системы представлены в документации.
