О системе
Автоматизация классической теплицы может быть выполнена в двух вариантах: с баком-накопителем, или без него. К контроллеру также можно подключить линейный привод для открытия дверей или форточек, вентилятор для принудительной вентиляции, датчики параметров воздуха (температура, влажность, CO2).
При выборе реализации с накопителем, возможно дополнительное подключение системы автоматической нормализации параметров питательного раствора (с добавлением удобрений). Подробнее о подключении этой системы можно почитать в этой статье.
Система поддерживает возможность подключения до 4-х контуров полива. Каждый контур может управлять или клапанами, или отдельным насосом. Контура запускаются на полив поочередно. Есть возможность настроить срабатывание полива по датчикам влажности почвы или по времени.
Вариант теплицы с накопителем (без добавления удобрений)

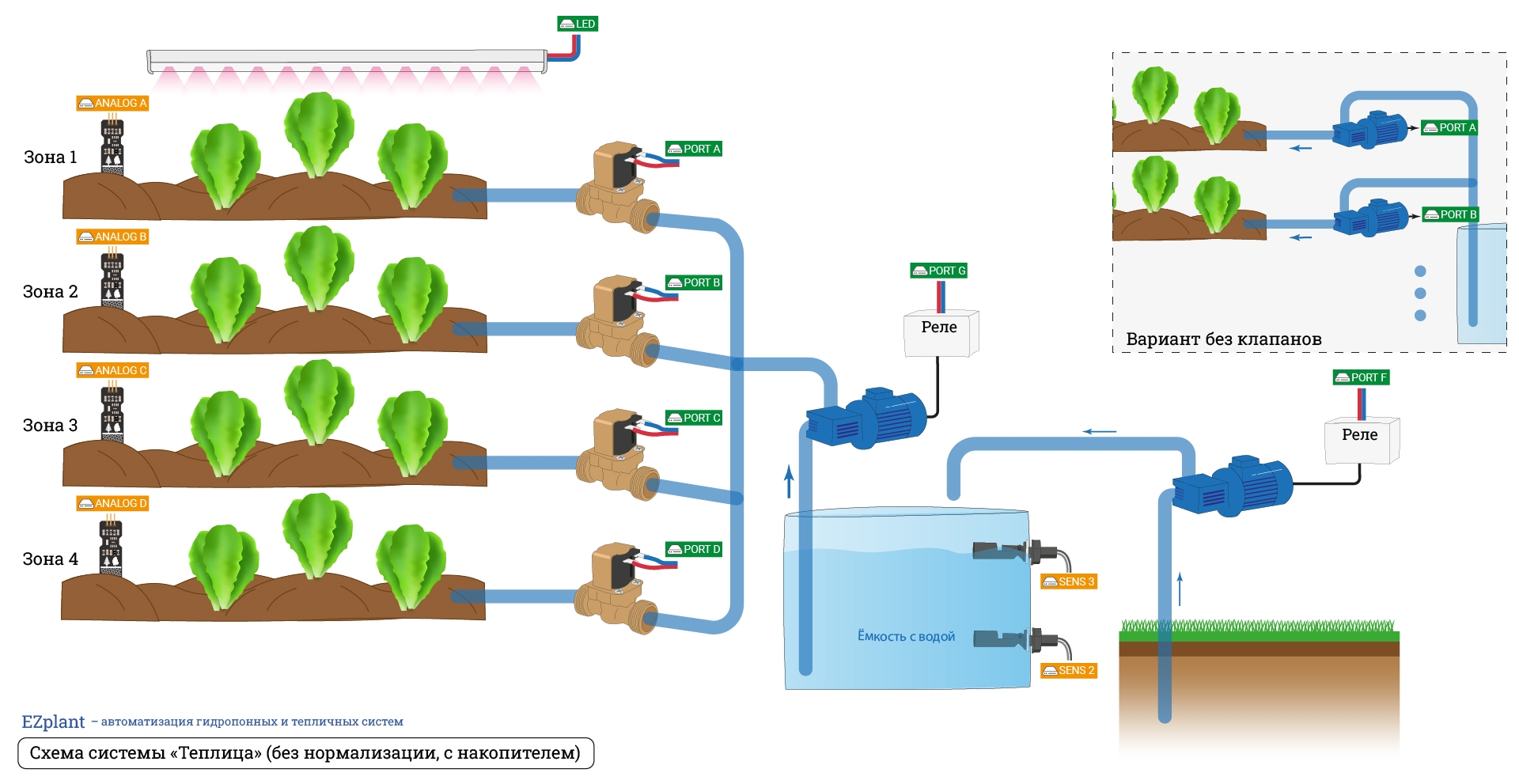

На рисунке ниже представлена общая схема установки с баком-накопителем. Элементы можно добавлять или убирать при необходимости. Ниже мы рассмотрим используемое оборудование и функционал, за который оно отвечает.
(картинка кликабельна)
Основное оборудование
| Оборудование | Количество | Описание |
| Контроллер | 1 шт. | Контроллер управляет всей системой. |
| Источник питания | 1 шт. | Источник питания на 5В или 12В или 24В. Мы рекомендуем использовать источник питания на 24В. Обратите внимание, что всё подключаемое к контроллеру оборудование также должно быть рассчитано на 24В (при подключении устройств на 220В используется реле). Мощность источника питания зависит от подключаемых вами нагрузок. |
Уровнемеры | 2 шт. | Устанавливаются обязательно. Необходимы для контроля верхнего и нижнего уровней воды в накопительном резервуаре. |
Клапаны на полив | 0-4 шт. | Устанавливается в зависимости от ваших потребностей (см. рисунок выше). Например, если давления водяного столба в бочке достаточно для обеспечения нормального полива, можно использовать только клапаны. Если не достаточно - понадобится общий насос на все клапана. |
Насос полива | 0-4 шт. | Устанавливается в зависимости от ваших потребностей. Например, если давления водяного столба в бочке достаточно для обеспечения нормального полива, насос можно не ставить. Если же не достаточно - можно поставить один насос на все клапана. Или же, можно поставить отдельный насос на каждый контур, обойдясь без клапанов |
Датчик влажности почвы | 0-4 шт. | Количество датчиков зависит от количества контуров полива, которые вы хотите активировать по показаниям с датчика (возможен и обычный полив по времени). |
Освещение | Выбирайте количество в зависимости от размеров вашей системы | Источником света может служить светодиодная лента или лампы на 220В. |
Насос долива чистой воды  | 1 шт. | Насос долива чистой воды выбирается исходя их масштабов системы. При использовании большого насоса на 220В, необходимо реле. Вместо насоса может быть установлен клапан, если вода подаётся в систему из системы водоснабжения. |
Также к контроллеру можно подключить климатические датчики и устройства проветривания (см. соответствующие разделы ниже).
Вариант теплицы с прямой подачей поды

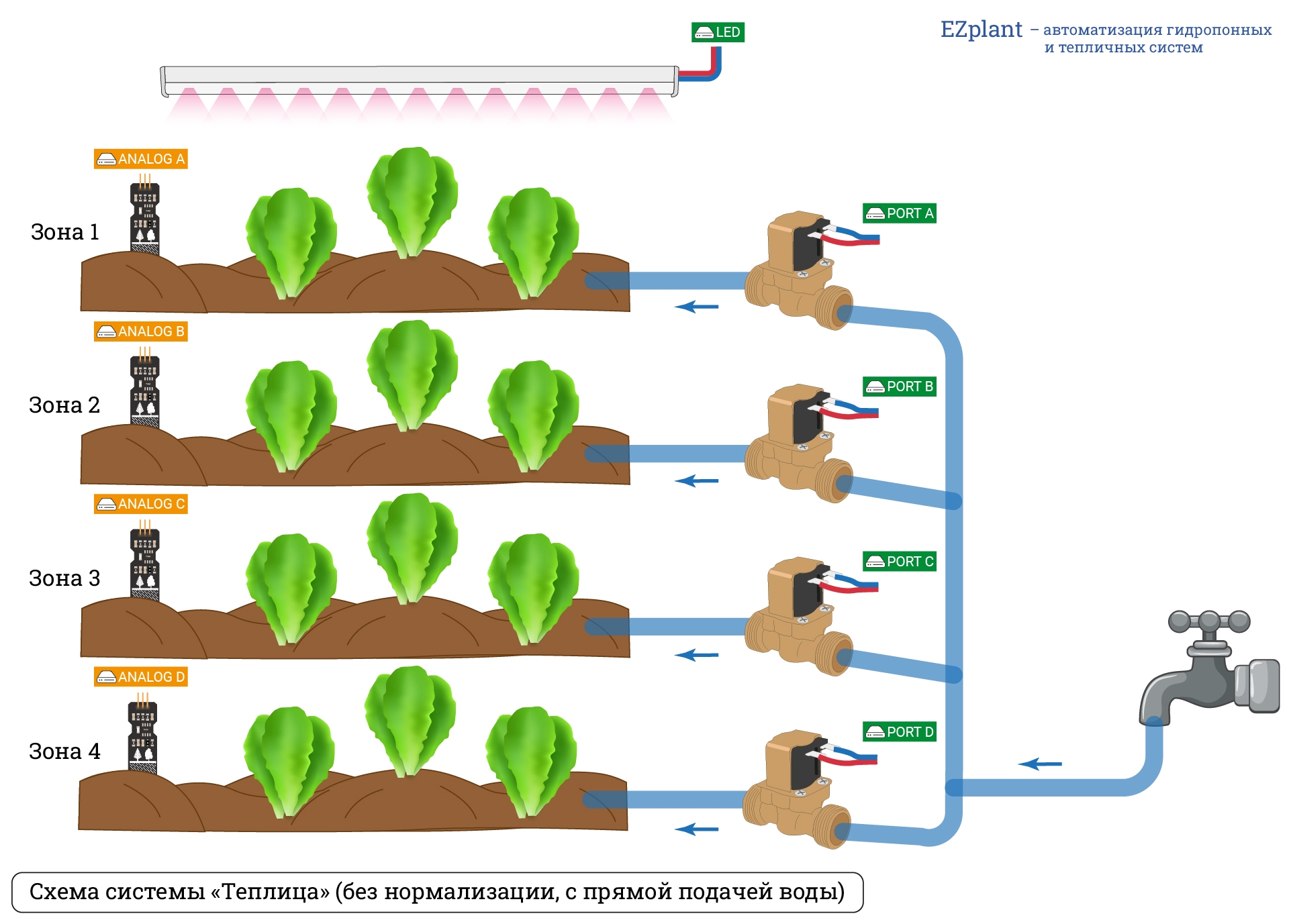

На рисунке ниже представлена общая схема установки с прямой подачей воды. Элементы можно добавлять или убирать при необходимости. Ниже мы рассмотрим используемое оборудование и функционал, за который оно отвечает.
(картинка кликабельна)
Основное оборудование
| Оборудование | Количество | Описание |
| Контроллер | 1 шт. | Контроллер управляет всей системой. |
| Источник питания | 1 шт. | Источник питания на 5В или 12В или 24В. Мы рекомендуем использовать источник питания на 24В. Обратите внимание, что всё подключаемое к контроллеру оборудование также должно быть рассчитано на 24В (при подключении устройств на 220В используется реле). Мощность источника питания зависит от подключаемых вами нагрузок. |
| Клапаны на полив | 1-4 шт. | Устанавливается в зависимости от количества контуров (зон) полива. |
| Датчик влажности почвы | 0-4 шт. | Количество датчиков зависит от количества контуров полива, которые вы хотите активировать по показаниям с датчика (возможен и обычный полив по времени). |
| Освещение | Выбирайте количество в зависимости от размеров вашей системы | Источником света может служить светодиодная лента или лампы на 220В. |
Также к контроллеру можно подключить климатические датчики и устройства проветривания (см. соответствующие разделы ниже).
Дополнительное оборудование (для обоих вариантов теплиц)
Проветривание
Устройства для проветривания могут срабатывать по времени, или по показаниям климатических датчиков (см. ниже).
Линейный привод | от 1 шт. | Линейный привод позволяет открывать и закрывать форточки или двери, если это необходимо. Напряжение питания должно быть равно напряжению, подаваемому на контроллер. |
Вентилятор | от 1 шт. | Вентилятор позволяет улучшить циркуляцию воздуха, если это необходимо. Для подключения вентиляторов на 220В понадобится реле. Низковольтные вентиляторы можно подключать напрямую. |
Параметры воздуха (климатические датчики)
Выберите один из датчиков, если необходимо отслеживать параметры воздуха.
Датчик температуры | 1 шт. | Датчик позволяет измерять температуру воздуха. Датчик подойдёт, если другие параметры воздуха измерять не нужно. |
Датчик температуры и влажности воздуха | 1 шт. | Датчик подойдёт, если необходимо измерять температуру и влажность. |
Датчик температуры, влажности воздуха и содержания CO2 | 1 шт. | Датчик подойдёт, если необходимо измерять температуру, влажность, и уровень углекислого газа (CO2). |
