Схемы систем
На рисунке ниже представлена общая схема установки. Не обязательно подключать все элементы. Используйте только необходимое вам оборудование (см. пункт "Пример собранной системы" далее).

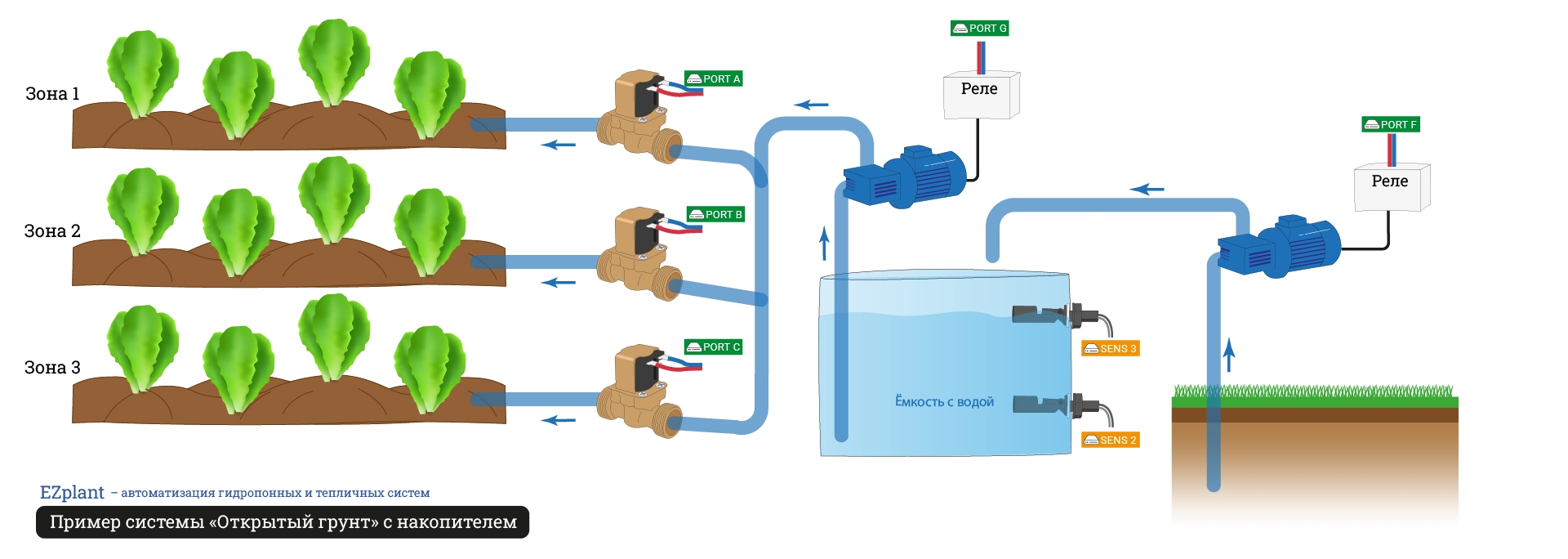

Система с прямой подачей воды
(картинка кликабельна)
Система с накопительным резервуаром
(картинка кликабельна)

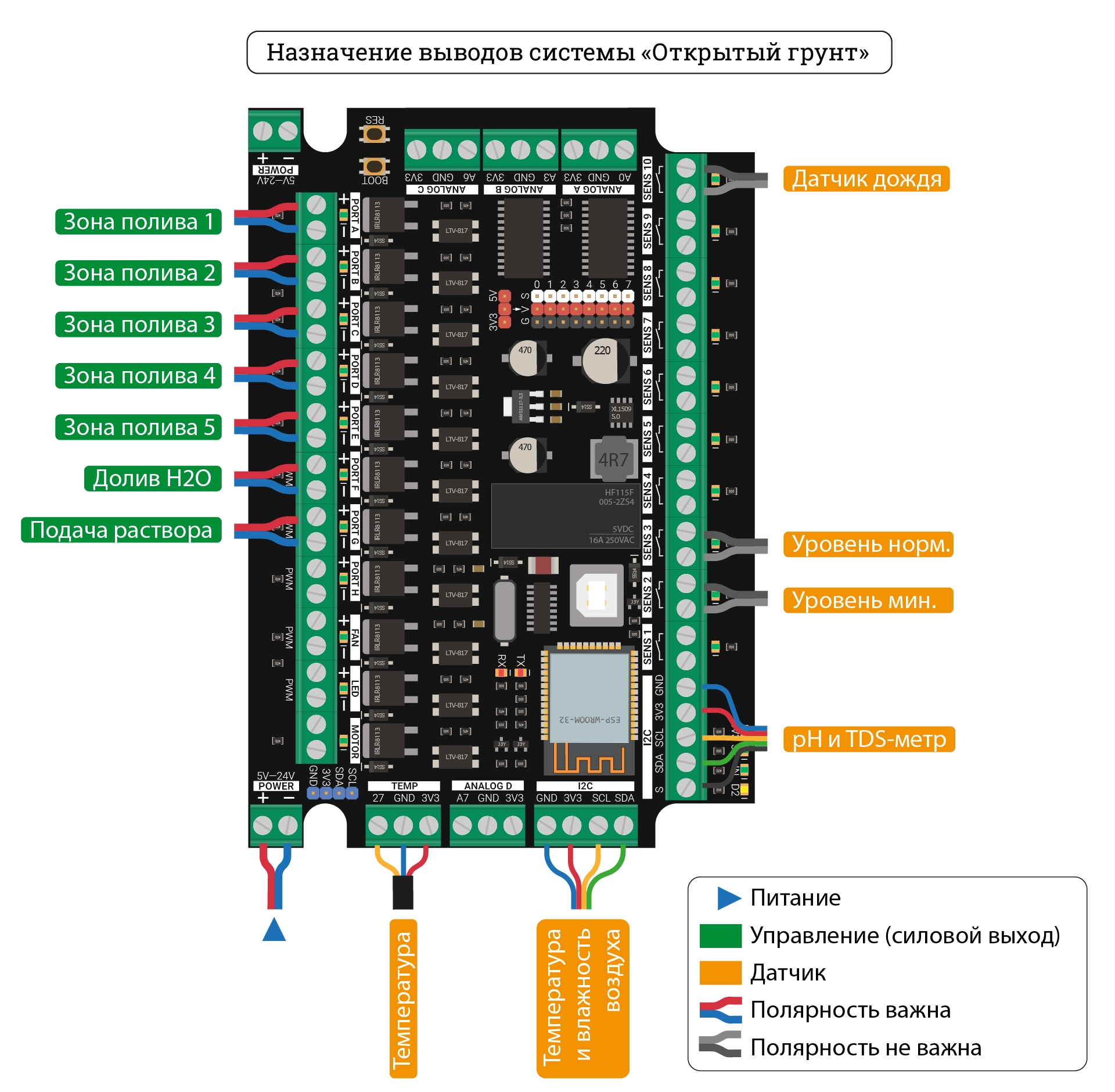

Назначение выводов контроллера (универсально для обеих систем)
Оборудование подключается строго к указанным портам. Будьте внимательны и соблюдайте полярность там, где это необходимо.
(картинка кликабельна)
Каждый силовой выход обеспечивает ток до **А. Вы можете подключать к ним нагрузку напрямую, если значение тока не превышает указанное, а также если напряжение питания, подаваемое на плату (порт POWER), равно напряжению питания нагрузки.
Питание. Выбор источника питания
Напряжение
Питание контроллера (колодка POWER) может осуществляться напряжением от 5 до 24В. При этом обратите внимание, что на силовые выходы для управления устройствами будет подано это же напряжение.
Например, если вы подали на плату 12В, то всё подключаемое оборудование (насосы, клапаны, линейный привод и т.п.) должны быть рассчитаны на 12В. Если подали 24В — то на 24В и т.д.
Устройства можно подключать через реле: так удастся управлять оборудованием на 220В (схемы включения ниже).
Сила тока
Потребляемый системой ток по большей части определяется потреблением тока мощной нагрузкой. Рекомендуем выбирать источник питания с запасом по току.
Каждый порт способен управлять нагрузкой до **А.
Обратите внимание, что на плате расположено две колодки POWER с разных сторон платы. Если вы управляете мощной нагрузкой, рекомендуем продублировать питание (подключить провода питания к обоим колодкам). Так удастся снизить нагрузку на токопроводящие дорожки и клемники.
Подключение оборудования и взаимозаменяемость
В зависимости от ваших потребностей, подключаемое оборудование может отличаться. На рисунках ниже показано, как правильно подключать оборудование. Также показаны возможные вариации. Подключение производится к колодкам в соответствии с рисунком "Назначение выводов контроллера".
Подключение клапанов
Если напряжение и потребляемый ток соответствуют параметрам порта, то клапан может быть подключен напрямую. В противном случае, клапан нужно подключить через реле.
Подключение насоса (система с накопительным резервуаром)
Насос подключается через реле.
Напомним, что можно обойтись без насоса, если давления водяного столба достаточно для полива.
Датчик температуры
Датчик температуры не является обязательным для использования: он необходим, если вы хотите отслеживать текущую температуру воды/воздуха или управлять вентиляцией и линейным приводом при повышении температуры. Если вы хотите контролировать также влажность воздуха и/или содержание углекислого газа, данный датчик ставить не нужно; необходимо использовать специальный датчик температуры, влажности и CO2 (следующий пункт).
Датчик подключается к колодке TEMP.
Датчик температуры и влажности воздуха. Датчик CO2
Датчик температуры, влажности и (в вариации) CO2 не обязателен для использования. Он позволяет отслеживать температуру и влажность воздуха, а версия с датчиком CO2 — и уровень углекислого газа. Можно только отслеживать параметры, а можно управлять вентиляцией и линейным приводом при превышении температуры или влажности.
Датчик подключается по шине I2C (в одну из двух колодок). Не рекомендуем использовать провода длиннее ~30 см: это может привести к нестабильной работе шины I2C.
Пример собранной системы
Ниже в качестве примера мы приводим вариант сборки каждой из систем. Повторимся, что это не единственная возможная схема. Все колодки, которые могут быть задействованы в системе обозначены в разделе "Назначение выводов контроллера".

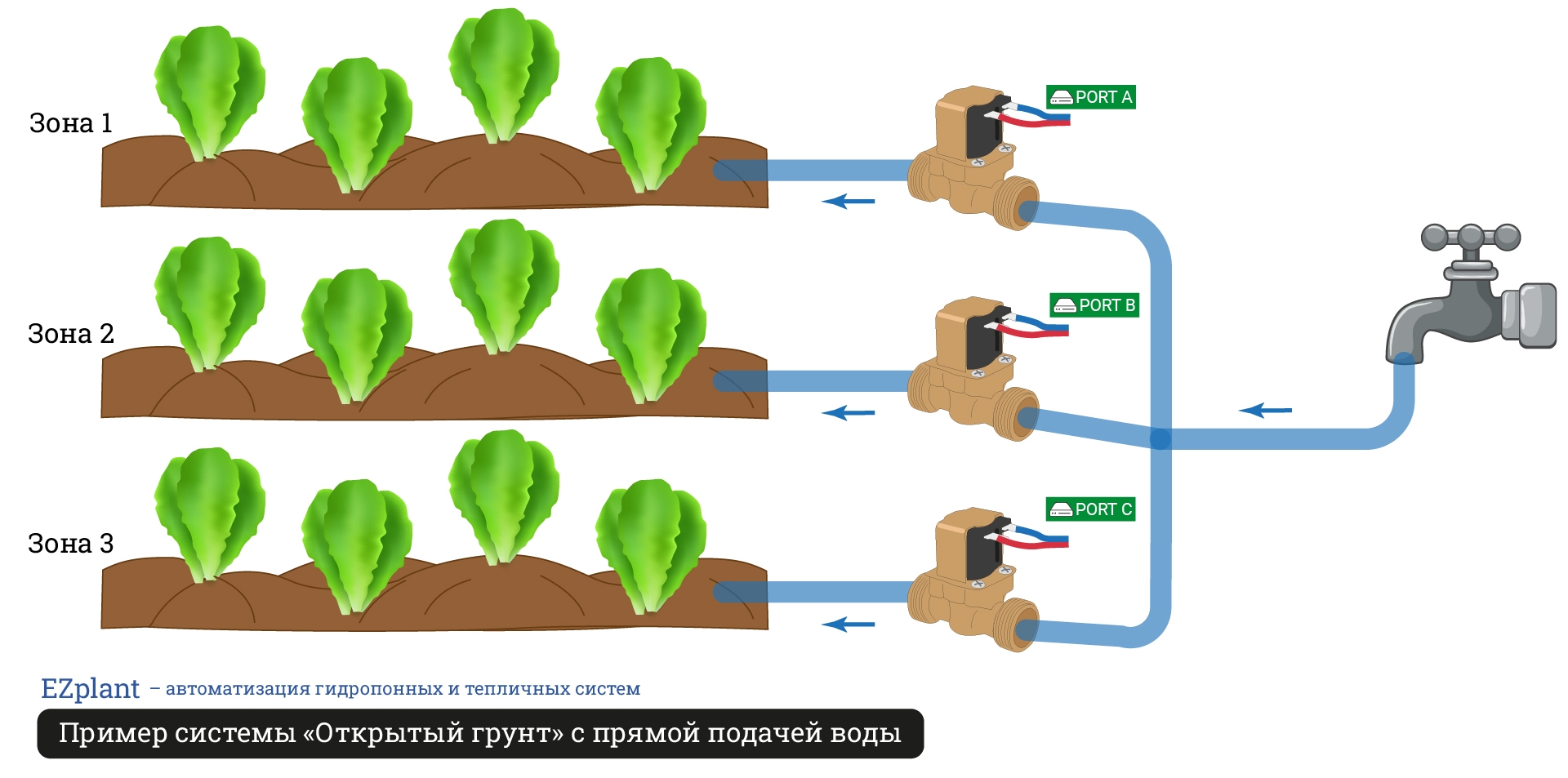

Система с прямой подачей воды
(картинка кликабельна)

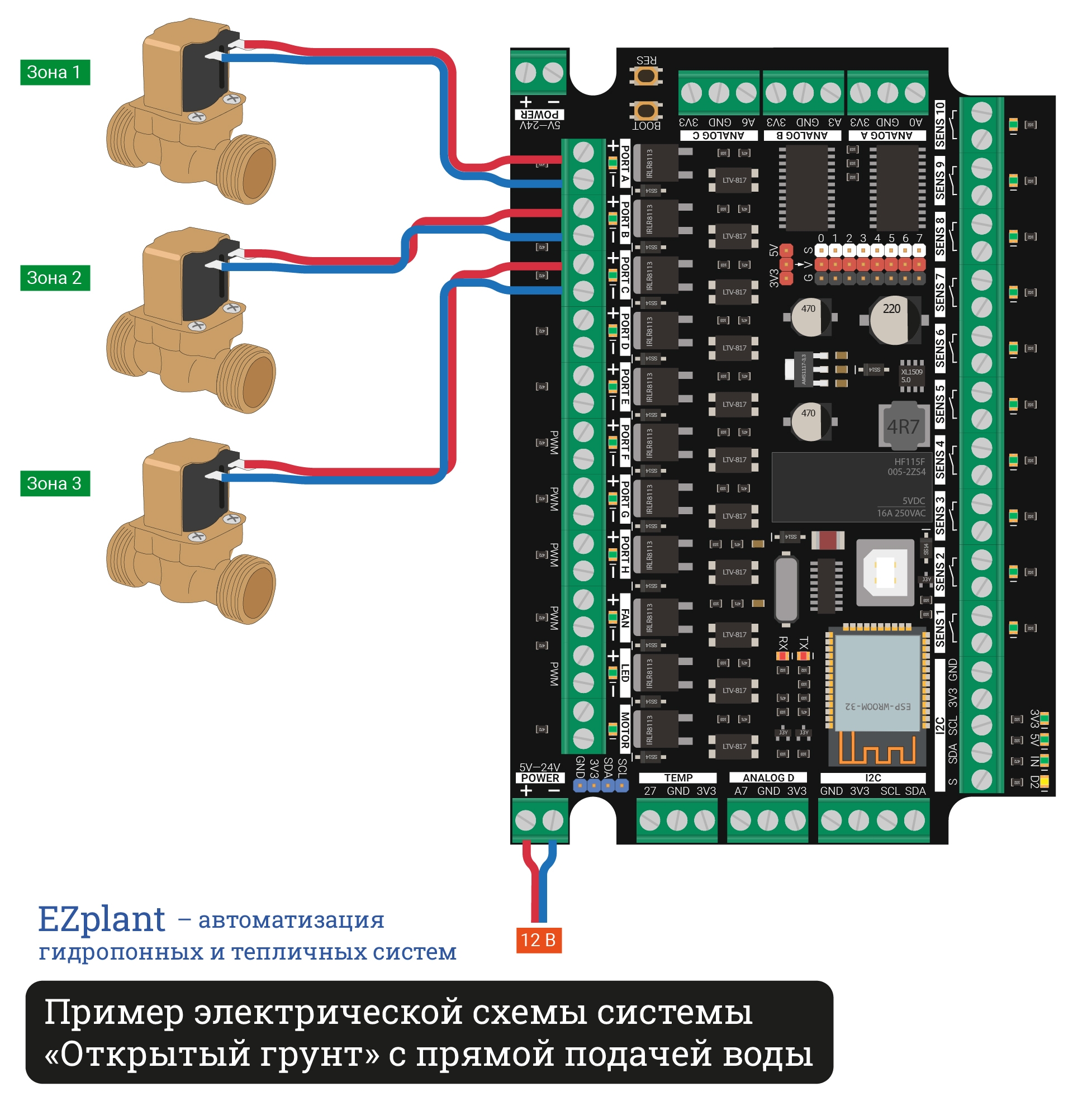

Схема соединений будет выглядеть следующим образом:
(картинка кликабельна)
Система с прямой подачей воды
(картинка кликабельна)

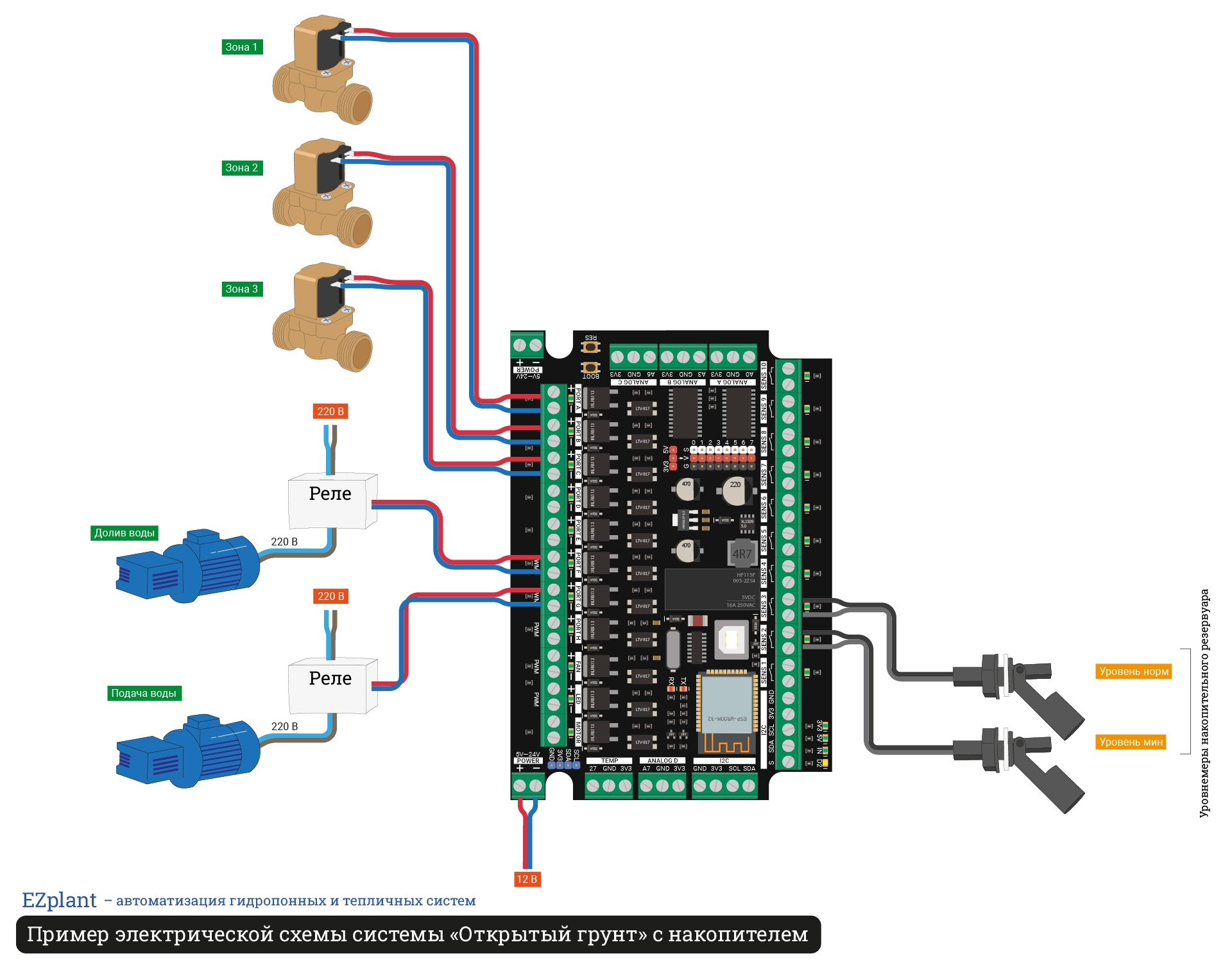

Схема соединений будет выглядеть следующим образом:
(картинка кликабельна)

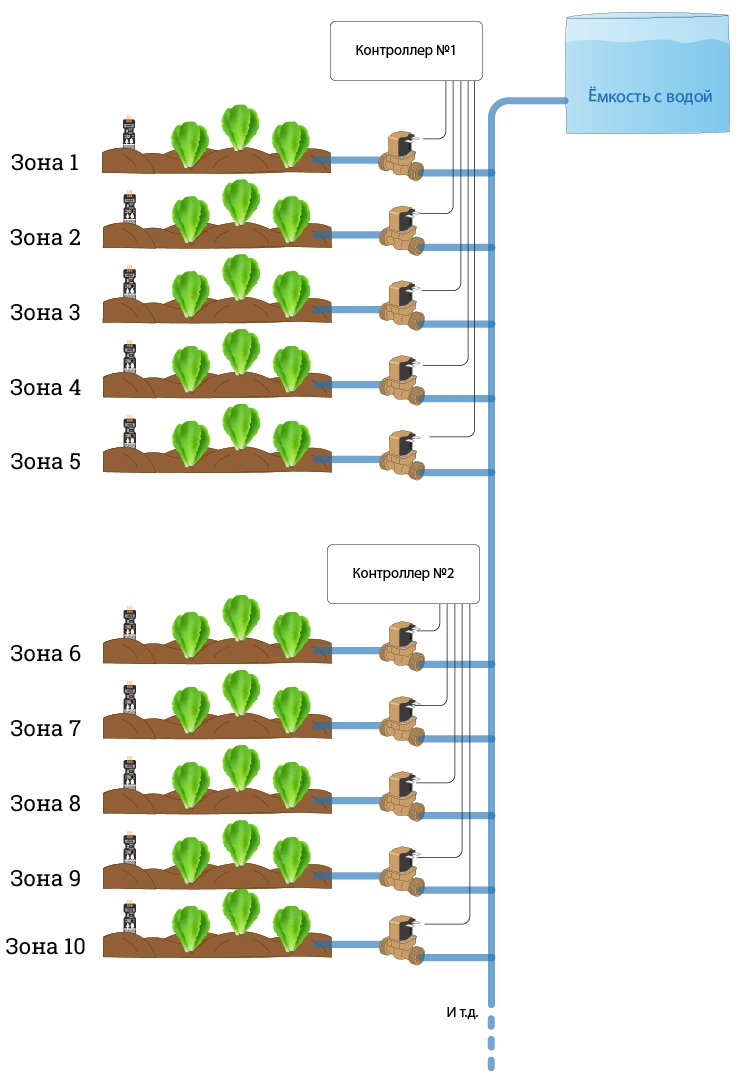

Возможность подключения нескольких контроллеров полива
При необходимости полива более 5-ти зон, можно использовать еще один (или более) контроллер.
